Simulation
Analysez rapidement les contraintes, les déformations et les fréquences naturelles des pièces et des assemblages en tirant parti de la puissance du cloud computing avec Onshape.
Simulation
La simulation est le moyen le plus simple et le plus rapide d'examiner des résultats d'analyse structurelle significatifs, liés aux contraintes, aux déplacements et aux fréquences naturelles, au fur et à mesure de la création et de l'itération dans l'environnement de conception d'Onshape.
Grâce aux fonctionnalités de simulation intégrées à l'architecture cloud native d'Onshape, vous êtes en mesure de créer plus rapidement des produits de meilleure qualité avec un feedback mécanique qui reste synchronisé avec votre assemblage tout au long du processus de développement.
Webinaire : Présentation de Onshape Simulation
Découvrez les fonctionnalités interactives et intuitives de simulation dans Onshape.
Principales fonctions
Des analyses précises, une assistance experte
Onshape propose des analyses linéaires statiques et modales, les outils les plus fondamentaux de la boîte à outils d'un analyste structurel. Une assistance experte en matière de mécanique est désormais à votre disposition, que vous pouvez utiliser dès le départ et aussi souvent que vous le souhaitez au cours du processus de conception.

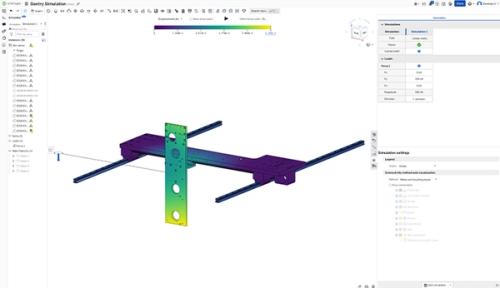

Concevez plus rapidement de meilleurs produits en visualisant de manière interactive les contraintes, les déformations et les fréquences naturelles pour vous assurer que vos projets de conception respectent les exigences de sécurité et évitent les résonances mécaniques.
Pour un démarrage plus facile
Onshape offre des fonctionnalités de simulation dans l'environnement d'assemblage, pour une simulation simple d'assemblages complets, et pas seulement de pièces. Les contraintes d'assemblage (fixe, glissière, pivot...) se traduisent automatiquement en cinématique de simulation, ce qui simplifie considérablement l'analyse par éléments finis tout en garantissant une représentation physique précise de l'assemblage.
Onshape Simulation est simple et efficace pour l'analyse d'assemblages complets et ne nécessite pas de defeaturing ou de maillage. Vous pouvez appliquer des charges et des contraintes directement à des pièces entières ou à des faces de pièces spécifiques.
Des résultats plus rapides, une prise de décision accélérée
Soyez agile et finalisez plus rapidement votre projet, modifiez la configuration de votre assemblage, modifiez une pièce ou mettez à jour une variable globale, les résultats de la simulation sont automatiquement actualisés.
Passez en toute fluidité des résultats de l'analyse des contraintes à la modification de votre pièce dans le contexte de votre assemblage de CAO, pour des itérations rapides sur la base d'une assistance pertinente en matière mécanique.
Une expérience unifiée
Les fonctionnalités de simulation sont disponibles dans l'environnement familier des assemblages d'Onshape et s'appuie directement sur les pièces, matériaux et contraintes des assemblages pour une expérience d'analyse par éléments finis unifiée et efficace.
Parties intégrantes d'un document Onshape, les simulations sont versionnées grâce à la gestion intégrée des données produits (PDM) et peuvent être partagées instantanément et en toute sécurité avec d'autres utilisateurs pour optimiser la collaboration et la prise de décision.
Simulation cloud native
Onshape Simulation est une approche unique, propriétaire et cloud native de l'analyse par éléments finis (FEA), qui offre aux concepteurs la possibilité de réaliser et de partager à tout moment des analyses structurelles depuis n'importe quel navigateur web.
Les simulations font partie du document Onshape, ce qui permet de tirer simplement parti de la puissance du cloud computing haute performance pour des analyses d'éléments finis rapides et interactives, sans quitter l'environnement de conception ni nécessiter de matériel spécialisé.
The State of Product Development & Hardware Design 2023-2024
Des leaders du monde de l'ingénierie et de la fabrication partagent leurs grands défis, leurs stratégies de réussite et leurs expériences en matière d'adoption de nouvelles technologies.
En savoir plus
Dans le domaine du développement agile de produits, seul Onshape dispose de la technologie et des outils de simulation rapide nécessaires pour la conception interactive et itérative d'assemblages. Les fonctionnalités de simulation reposent sur des configurations, des branches et des fusions, et une PDM intégrée. Jetez un œil sur ces conseils techniques pour en savoir plus sur l'environnement de conception unique d'Onshape centré sur les assemblages.
Découvrez avec ces conseils techniques comment l'environnement moderne d'Onshape pour la conception d'assemblages accroît l'agilité et l'efficacité dans le développement de produits.
Découvrez à quel point les simulations Onshape sont rapides, faciles et précises
Des questions ?
Pour trouver plus de réponses ou poser vos propres questions, rendez-vous sur le forum Onshape.
Les outils de simulation d'Onshape proposent des analyses statiques linéaires et modales des structures, avec des calculs tenant compte des contraintes, des déformations, des fréquences naturelles et des formes. Ces outils aident les concepteurs à déterminer où peut se produire une défaillance mécanique, sous charge statique ou dynamique, et où le poids des matériaux peut être réduit.
Les fonctions de simulation d'Onshape vous permettent d'automatiser la configuration des analyses en fonction de l'état existant des contraintes d'assemblage, qui déterminent la relation physique entre différents composants (fixe, coulissante ou rotative par exemple). Elles fournissent aussi visuellement des informations sur la rigidité d'un assemblage, ce qui aide à identifier les contraintes d'un modèle et les degrés de liberté.
Onshape Simulation réalise des analyses par éléments finis, avec une approche et une mise en œuvre propres à notre technologie propriétaire.
Les fonctionnalités de simulation sont intégrées dans Onshape, la simulation se fait donc à partir de l'assemblage que vous savez déjà créer. Onshape Simulation n'est pas un modèle d'analyse par éléments finis distinct, abstrait ou simplifié. Il s'agit de fonctionnalités interactives et évolutives qui s'appuient sur le cloud computing pour fournir très rapidement un aperçu visuel du comportement d'un assemblage tout en continuant à affiner l'analyse pour obtenir des résultats précis.
Onshape Simulation s'appuie sur TrueSOLIDTM, une technologie avancée désormais propriété de PTC avec l'acquisition de Frustum Inc. en novembre 2018. Voir le communiqué de presse.
“Les fonctionnalités de simulation d'Onshape nous ont aidés à prendre les bonnes décisions et fluidifié l'ensemble de notre processus de développement. Les résultats de la simulation s'actualisent rapidement à chaque modification et donnent des indications précieuses sur les cotes, les matériaux et l'emplacement des perçages. Nous avons pu réduire le nombre de prototypes physiques nécessaires et identifier plus rapidement les domaines dans lesquels nous pouvions réduire le poids et le coût des matériaux. Nous avons pu lancer la production plus rapidement.”
